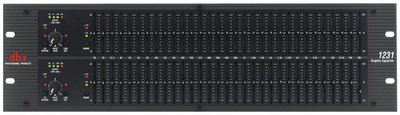

DBX 1231

Описание

12 серия графических эквалайзеров занимает нишу в недорогих системах звукоусиления. DBX 1231 обеспечивает усиление/подавление сигнала от +/–6 до +/-15 дБ. Предусмотрены регуляторы чувствительности по входу со светодиодным индикатором перегрузки (+22 дБ). Уровень выходного сигнала отображается на 4-сегментных светодиодных индикаторах (от -3 дБ до +18 дБ). Обход работает на реле (Hardware Bypass), соответствующая кнопка отключает графический эквалайзер, но не влияет на уровень входного сигнала и работу обрезного НЧ-фильтра. В момент включения обхода на передней панели загорается красный светодиод. Также предусмотрена возможность переключения диапазона усиления/подавления с соответствующей светодиодной индикацией. Если переключатель стоит в положении «+/–6 дБ», то светодиод горит желтым цветом, если в положении «+/– 15 дБ» - красным.

В эквалайзерах применяется обрезной фильтр Бесселя (с постоянной фазовой характеристикой), с частотой 40 Гц и добротность 18 дБ/октава.

Коммутационный интерфейс состоит из трех видов разъемов: XLR, barrier strip и 1/4" jack. Все три типа разъемов могут использоваться для коммутации с симметричными или несимметричным сигналом. Можно использовать одновременно несколько выходных разъемов, однако объединенная параллельная нагрузка не должна превышать 600 Ом. Входные и выходные каскады защищены от радиочастотных и электромагнитных помех специальными фильтрами.

Несмотря на невысокую стоимость, при производстве новых устройств используются только высококачественные компоненты, что обеспечивает соотношение сигнал/шум менее 0,005% и динамический диапазон 115 дБ в пределах 20 Гц – 20 кГц.

Входы:

Разъемы: 1/4" TRS, XLR и barrier strip.
Тип: электронная симметрия/несимметрия, РЧ-защита.
Входной импеданс: симметрия 40 кОм, несимметрия 20 кОм.
Максимальный входной уровень: >+21dBu симметрия/несимметрия.
Коэф. подавл. синф. помехи: >40 дБ, типично >55 дБ на 1 кГц.
Выходной импеданс: электронная симметрия 200 Ом, несимметрия 100 Ом.
Макс. выходной уровень >+21dB.

Технические характеристики:

Полоса пропускания: 20 Гц–20 кГц, +/-0.5 дБ.
Частотный диапазон: 50 кГц , +0.5/-3 дБ.
Коэф. гарм. искажений + шум: <0.004%, при +4 dBu на 1 кГц.
Перекрестные помехи: <-80 дБ, 20 Гц – 20 кГц.
Динамический диапазон: >112 дБ, невзвешенный.
Отношение сигнал/шум: >94 дБ, невзвешенный, при +4 dBu, в полосе 22 кГц.
Динамический диапазон: 109 дБ, 115.
Соотношение сигнал/шум: >94 дБ, невзвешенный, при +4 dBu, в полосе 22 кГ.

Функциональные кнопки:

EQ Bypass: обход секции графической эквализации.
Low Cut: включение пропускного фильтра ВЧ 40 Гц, 18 дБ/октава топологии Bessel.
Range: переключает диапазон усиления/подавления +/-6 дБ или +/- 15 дБ.

Индикаторы:

4-сегментный (зеленый, зеленый, желтый, красный) на -10, 0, +10 и +18 dBu.
EQ Bypass: красный светодиод.
Clip: красный светодиод.
Активность Low Cut: красный светодиод.
Диапазон +/-6дБ: красный светодиод.
Диапазон +/-15dB: красный светодиод.

Блок питания:

Напряжение питания: 100В; 50/60 Гц.
Потребляемая мощность 24 Вт.
Разъем электропитания: IEC, отсоединямый
