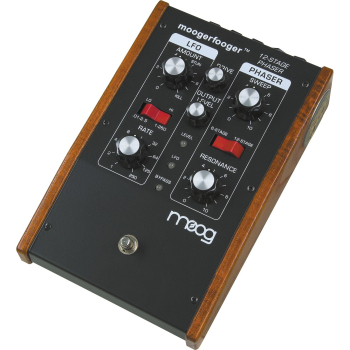

Moog MF-103 12-Stage Phaser

Аналоговый MF-103 Phaser 12-каскадный фазер является прямым потомком оригинальной модульных синтезаторов Moog , он может быть использован для обработки любых сигналов инструментального или линейного уровней. Фазер - это так называемый гребенчатый фильтр, т.к его частотная характеристика имеет несколько пиков и провалов, графическое отображение напоминает зубья расчески. Это лучший способ для оживления звука и придания движения. С MF-103 Phaser Вы можете получить закрученные, переливчатые и вибрационные эффекты, от одного источника звука, а также создать новые звуковые текстуры. MF - 103 производит две гребенки фильтров: 6-каскадные и 12-каскадные, (по числу фазосдвигающих схем). В 6-ступенчатом режиме - три провала в АЧХ, а в 12-ступенчатом соответственно шесть провалов. Эти два режима имеют совершенно разное качество звука. Кроме того, MF - 103 оснащен переменная цепь обратной связи, которая увеличивает резонанс, или глубину применения фазера. Процессор MF 103 содержит фазер и LFO. Есть регуляторы частоты фазера, уровня резонанса, частоты LFO (со светодиодным индикатором), уровня воздействия LFO на частоту фейзера и выходного уровня, переключатели диапазона частоты LFO (от 0,01 до 2,5 Гц или от 1 до 250 Гц) и режима работы фейзера (шести- или двенадцатикаскадный), кнопка обхода (можно нажимать ногой) со светодиодным индикатором. Параметры можно контролировать посредством управляющего напряжения. Процессор имеет аудиовход (может использоваться с сигналами инструментального или линейного уровня, от -16 до +4 дБм) с регулятором чувствительности и трехцветным светодиодным индикатором уровня, аудиовыход (-4 дБм), дополнительный выход (-4 дБм), четыре входа управления, выход LFO и дополнительный вход для управления частотой фейзера, все выполнены на джеках.

Блок питания MF-PS/220 подходит к любому устройству серии.

Технические характеристики:

PATTERN поворотный переключатель: выбор одного из 12 шаблонов в каждом банке.

FREQ слайдерный переключатель: Выбор банка BASS MID.

LFO слайдерный переключатель: применяет LFO модуляции для шаблонов

Регулятор RATE: настройка скорости шаблонов. Устанавливает значение часов Divider, синхронно со значением MIDI Clock.

ENVELOPE поворотный регулятор: установка форм огибающих для шаблонов.

DRIVE поворотный регулятор: регулировка усиления аудио входов.

Регулятор OUTPUT: Регулирует уровень выходного сигнала, когда эффект включен. Используется для регулировки баланса между сигналом, прошедшим через фильтр и обходным сигналом.

MIX, поворотный регулятор: Устанавливает пропорции прямого и обработанного сигнала на выходе.

FILTERS слайдеры: Управление усилением следующих диапазонах частот (определяется переключателем FREQ ):

BASS -110 Гц, 160 Гц, 240 Гц, 350 Гц, 525 Гц, 775 Гц, 1.2kHz, 1.8kHz.

MID - 200 Гц, 300 Гц, 450 Гц, 675 Гц, 1 кГц, 1,5 кГц, 2,2 кГц, 3.4kHz

Разъемы:

Аудиовход AUDIO IN 1/4 "джек - может использоваться с сигналами инструментального или линейного уровней, от -16 до +4 дБм

LEFT / MONO OUT: phone джек несет суммарный сигнал (левый + правый, все полосы частоты), Номинальный выходной "16 дБм до +4 дБм, в зависимости от установки выходного уровня, когда эффект включен. Выходное сопротивление составляет 5000 Ом.

RIGHT OUT: phone джек (FREQ. полосы 300 Гц, 675 Гц, 1,5 кГц, 3,4 кГц). Номинальный выходной "16 дБм до +4 дБм, в зависимости от настройки выходного контроля уровня, когда эффект включен. Выходное сопротивление составляет 5000 Ом.

RATE, MIX, ENVELOPE, LFO/SWEEP разъемы TRS, которые принимают Moogerfooger EP-2 (или эквивалент) педали экспрессии или управляющего напряжения.

TAP/STEP IN

MIDI: вход делает возможным новый мощный набор синхронизации и управления функциями, которые отвечают на следующие MIDI-сообщения:

Система в режиме реального времени: MIDI синхронизации часов, MIDI Start, продолжить и стоп

Канал Голосовых сообщений: Program Change, Control Change, Note On / Note Off

Системные эксклюзивные сообщения: изменить MIDI канал, писать пользовательские настройки шаблона, обновления прошивки.

+9 В гнездо для подключения блока питания

Корпус черного цвета с деревянными боковыми панелями.

Габариты процессора 229 x 140 x 76 мм

Масса 1,5 кг
