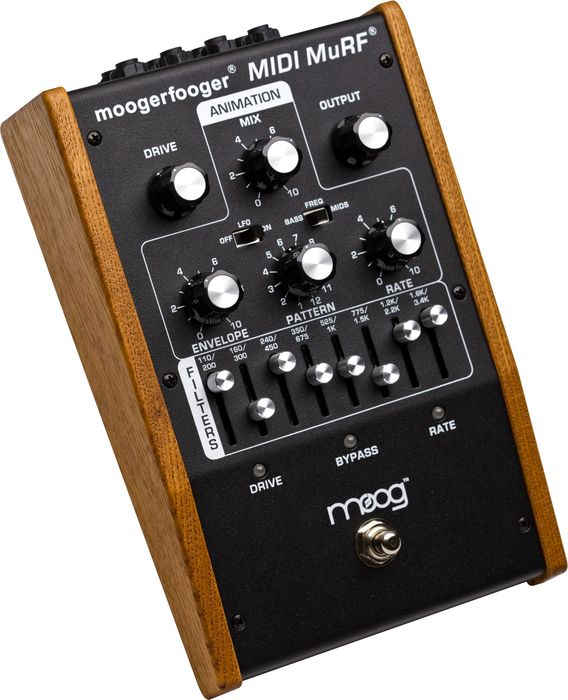

Moog MF-105M MIDI MuRF

Аналоговый процессор эффектов.

Снято с производства

Описание

Процессор Moog MF-105M MIDI MuRF содержит восемь резонансных полосовых фильтров, настроенных на определенные частоты. У каждого фильтра есть слайдер уровня, также уровнями фильтров можно управлять при помощи 24 пресетных шаблонов (два банка по 12). Есть регуляторы темпа паттерна (также может устанавливаться педалью или педальным переключателем) со светодиодным индикатором, степени воздействия паттерна на уровни фильтров, выходного уровня и баланса уровней обработанного и необработанного сигналов, селектор шаблона, переключатель банка шаблонов, кнопка обхода (можно нажимать ногой) со светодиодным индикатором. Параметры можно контролировать посредством управляющего напряжения. Процессор имеет аудиовход (может использоваться с сигналами инструментального или линейного уровней, от -16 до +4 дБм) с регулятором чувствительности и трехцветным светодиодным индикатором уровня, два аудиовыхода (левый — моно), пять входов управления и вход для педального переключателя, все выполнены на джеках.

Блок питания MF-PS/220 подходит к любому устройству серии.

Технические характеристики:

PATTERN поворотный переключатель: выбор одного из 12 шаблонов
FREQ слайдерный переключатель: BASS- MIDS
LFO слайдерный переключатель: LFO модуляции для шаблонов
Регулятор RATE: настройка скорости Pattern. Устанавливает значение часов Divider, когда синхронизированы с MIDI Clock Time.
Ручка управления ENVELOPE: установка форм огибающих для шаблонов
DRIVE: ручка регулировки усиления сигналов с аудио входов
Ручка управления OUTPUT: Регулирует уровень выходного сигнала, когда эффект включен. Используется для установки пропорций обработанного и обходного сигналов
MIX Ручка регулировки устанавливает баланс между чистым и обработанным сигналами на выходе
FILTERS: Слайдеры для установки усиления отдельных частот (определяется FREQ ):
- BASS -110 Гц, 160 Гц, 240 Гц, 350 Гц, 525 Гц, 775 Гц, 1.2kHz, 1.8kHz.
- MID-устройств - 200 Гц, 300 Гц, 450 Гц, 675 Гц, 1 кГц, 1,5 кГц, 2,2 кГц, 3.4kHz
Разъемы:
- Аудиовход AUDIO IN 1/4 "джек - может использоваться с сигналами инструментального или линейного уровней, от -16 до +4 дБм

LEFT / MONO OUT: phone джек несет суммарный сигнал (левый + правый, все полосы частоты), Номинальный выходной "16 дБм до +4 дБм, в зависимости от установки выходного уровня, когда эффект включен. Выходное сопротивление составляет 5000 Ом.
RIGHT OUT : phone джек (FREQ. полосы 300 Гц, 675 Гц, 1,5 кГц, 3,4 кГц). Номинальный выходной "16 дБм до +4 дБм, в зависимости от настройки выходного контроля уровня, когда эффект включен. Выходное сопротивление составляет 5000 Ом.
RATE, MIX, ENVELOPE, LFO/SWEEP разъемы TRS, которые принимают Moogerfooger EP-2 (или эквивалент) педали экспрессии или управляющего напряжения.
TAP/STEP IN
MIDI: вход делает возможным новый мощный набор синхронизации и управления функциями, которые отвечают на следующие MIDI-сообщения:
- Система в режиме реального времени: MIDI синхронизации часов, MIDI Start, продолжить и стоп
- Канал Голосовых сообщений: Program Change, Control Change, Note On / Note Off
- Системные эксклюзивные сообщения: изменить MIDI канал, писать пользовательские настройки шаблона, обновления прошивки.
+9 В гнездо для подключения блока питания
